2025年國內外先進封裝設備行業市場調查與發展前景分析

開篇：全球半導體產業的“最后一公里”突圍戰

在人工智能、5G通信與高性能計算的驅動下，半導體產業正經歷從“摩爾定律”向“超越摩爾”的轉型。先進封裝技術作為連接芯片設計與系統集成的關鍵紐帶，其設備市場在2025年預計突破386億美元，年復合增長率達11.4%。這一數字背后，是AI芯片對高帶寬、低延遲的極致追求，是汽車電子化催生的異構集成需求，更是全球供應鏈重構下本土制造能力的戰略博弈。

一、市場現狀：技術分化與需求升級并存

1.1 市場規模與結構特征

中研普華產業研究院的《2025-2030年國內外先進封裝設備行業市場調查與投資建議分析報告》分析指出，2025年全球先進封裝設備市場呈現“雙70%”特征：70%的市場增量來自AI、HPC(高性能計算)與汽車電子領域，70%的技術投入聚焦于2.5D/3D封裝、CoWoS(Chip on Wafer on Substrate)與混合鍵合(Hybrid Bonding)。中國市場的表現尤為亮眼，受益于《中國制造2025》與集成電路產業基金的雙重驅動，本土設備商在嵌入式芯片封裝、倒裝焊(Flip Chip)等領域的市場份額同比提升18%。

1.2 需求驅動因素

AI算力革命：生成式AI對HBM(高帶寬存儲器)的需求激增，推動TSV(硅通孔)設備市場規模突破85億美元。

汽車智能化：L4級自動駕駛芯片集成度提升300%，催生對晶圓級封裝(WLP)設備的剛性需求。

地緣政治博弈：美國《芯片法案》限制下，中國廠商加速布局Chiplet技術，帶動國產劃片設備進口替代率提升至45%。

二、政策解碼：全球產業鏈的“攻防戰”

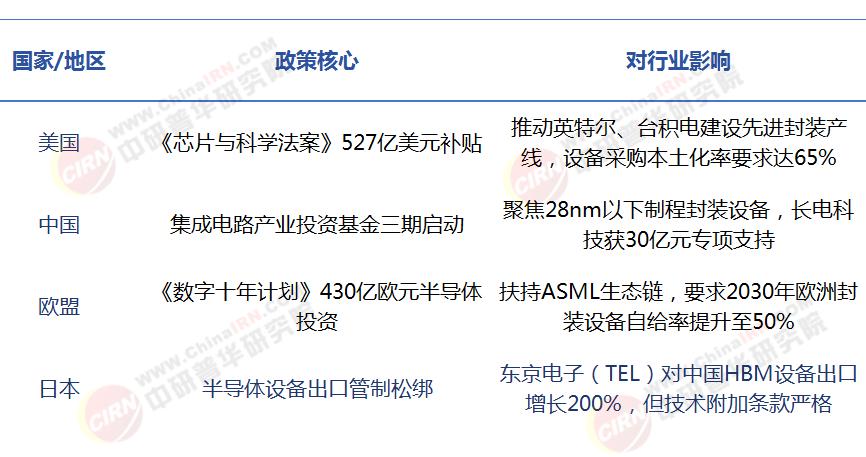

2.1 主要經濟體戰略布局

2.2 行業標準與合規挑戰

環保壓力：歐盟《碳邊境調節機制》(CBAM)要求封裝設備能耗降低30%，倒逼激光劃片技術替代傳統機械工藝。

技術壁壘：美國商務部將混合鍵合設備列入“實體清單”，中國廠商需通過第三方認證突破限制。

三、趨勢預測：三大技術范式重構產業格局

據中研普華產業研究院的《2025-2030年國內外先進封裝設備行業市場調查與投資建議分析報告》分析預測

3.1 短期(2025-2027)：設備智能化與材料革命

AI賦能：設備預維護系統滲透率達75%，故障停機時間減少40%。

新材料應用：玻璃基板封裝設備需求激增，康寧公司相關訂單排期至2026年。

3.2 中長期(2028-2030)：架構創新與生態重構

Chiplet標準化：UCIe 2.0協議推動跨廠商芯片互連，要求封裝設備兼容性提升5倍。

硅光子集成：CPO(共封裝光學)設備市場從2025年12億美元增至2030年85億美元，年增速41%。

四、龍頭企業戰略對比：技術路線與市場博弈

4.1 ASML vs. 東京電子：光刻與蝕刻的“生態戰”

4.2 應用材料(Applied Materials)：材料科學的“全棧突圍”

技術布局：原子層沉積(ALD)設備實現5μm以下金屬互聯，市占率62%。

商業模式：通過“設備+材料+服務”捆綁銷售，客戶留存率提升至89%。

五、真實案例：臺積電CoWoS擴產背后的設備競賽

2025年臺積電計劃將CoWoS產能從每月3萬片提升至6萬片，直接拉動：

設備需求：?jiǎn)螚l產線新增激光開槽機(2臺/月)、臨時鍵合機(5臺/月)。

技術突破：采用混合鍵合技術實現5μm間距互聯，性能提升40%的同時功耗降低30%。

競爭效應：AMD MI300X芯片因CoWoS供應緊張，交付周期從12周延長至20周。

先進封裝設備行業承載著半導體產業突破物理極限的歷史使命。當EUV光刻機定義晶體管密度，封裝設備則定義系統集成的高度。面對AI時代的算力洪流，行業需以“三重突破”踐行使命：

技術突破：加速硅光子、量子封裝等前沿領域布局，縮小與臺積電“3D Fabric”的技術代差。

生態突破：構建Chiplet標準聯盟，打破“設計-制造-封裝”的垂直壁壘。

價值突破：從設備供應商轉型為“解決方案伙伴”，通過AI驅動的全流程優化，重塑半導體產業的價值鏈分配。

在這場全球半導體的大變局中，先進封裝設備行業不僅是技術的競技場，更是國家戰略的縮影。唯有以創新為槳、以合作為帆，方能駛向“中國芯”的星辰大海。

......

如果您對先進封裝設備行業有更深入的了解需求或希望獲取更多行業數據和分析報告，可以點擊查看中研普華產業研究院的《2025-2030年國內外先進封裝設備行業市場調查與投資建議分析報告》。
